電磁閥的密封與流量檢測計算

電磁閥的密封綜述與流量檢測計算

一：流體電磁閥常用的密封材料綜述

在工業自動化產品中，電磁閥密封材料在不同的應用場所，靜態和動態情形下使用應保守選取，有關數據供參考。

1：丁腈橡膠（NBR)

主要用于電磁閥的靜密封如O形圈，動鐵芯密封和電磁閥的膜片，膜片根據流量通徑的大小，有的閥內置金屬件密封包裹，以增強壽命，如SLP系列電磁閥，有的采用金屬壓板，也增加膜片的壽命，如ZS系列電磁閥。丁腈橡膠一般用于大多數的氣體、水液、輕油等介質，介質溫度在-18 °C ~ 80 °C ;

2：三元乙丙橡膠（EPDM )

主要用于NBR密封介質及溫度范圍以上的場所、食品級電磁閥（NSF認證電磁閥，一般使用符合標準的EPDM密封材料)，低壓力蒸汽管路中的電磁閥等上面使用，同樣適用于大多數的氣體、水液等，因此如先導式SLP和直動式ZS系列電磁閥中都在采用此密封件，介質溫度一般在-20°C ~ 139 °C 可以使用。

3：氟橡膠（VITON )

主要用于NBR EPDM不能應用的介質中，可用于更多的氣體、水液、汽油、溶劑中，VITON具有比NBR EPDM更好的防腐性，但價格高于以上密封材料。在活塞密封和O形密封中，經常會用VITON密封件，如SLA電磁閥系列中，也同樣適用于膜片式不銹鋼電磁閥如ZS、SLP等系列中，但適應不同介質的工況，介質溫度一般在-20°C ~ 169 °C 可以使用。

4：聚四氟乙烯（TEFLON )

幾乎可以適用于所有的流體，但因其質硬具有”冷流動”特點，作為動態密封時，特別在氣體介質下工作，容易產生泄漏現象，價格相對高，高溫高壓下密封良好。一般高壓高溫電磁閥如SMG、SLG、 SLA等電磁閥系列中得到廣泛應用；介質溫度一般在-180°C ~ 200 °C 可以使用。

5: 電磁閥在介質、壓力、溫度、流量等各種工作條件下，會有更多的密封材料得以應用，如PP 、PEEK、甚至寶石類的材料進行密封。

二：流體電磁閥的流量檢測及計算

電磁閥需要做型式試驗時，測量其流量，并告訴用戶流量系數：CV 值，在三力信工業流體電磁閥的測試系統中，有流量儀表對電磁閥進行計量，一般可以用水為介質，在1.0 3.0 5.0 kgf/cm2工作壓力（差）下，測量出此閥的流量，然后編制流量表，被測電磁閥的流量，計算出CV 值，根據CV 值可以計算所有符合額定工作壓力下的各種流量參數。

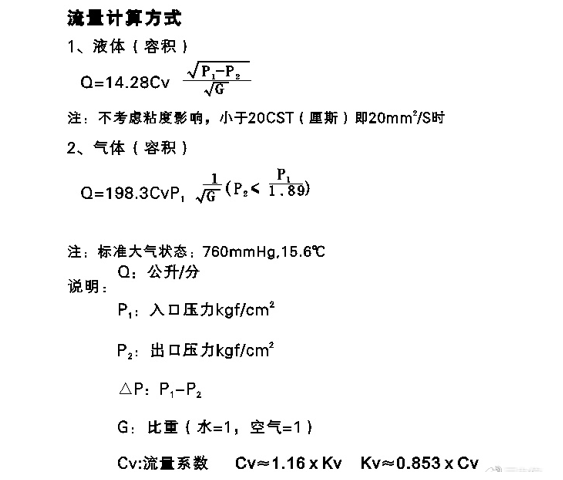

具體計算方式如下：
