三通手動球閥T型接口快裝焊接

口徑范圍：DN15~DN100
接口類型：焊接卡箍
閥體材質：不銹鋼304,316L
設計標準：ISO5211 .ISO2037-92
產品描述：專注微流體控制技術及元器件的研發、生產、定制和系統集成，公司產品主要包括兩通電磁閥、三通電磁閥、常開電磁閥、噴碼機電磁閥、噴繪機電磁閥、醫療環保電磁閥、微型夾管閥、微型隔膜閥、耐高溫強腐蝕電磁閥、比例電磁閥、調節閥、球閥、蝶閥、開關閥、角座閥、截止閥、換向閥、單向閥、止回閥、呼吸閥、安全閥、取樣閥、智能儀器儀表、芯片及接頭配件等。
在線訂購

產品描述服務承諾訂貨流程溫馨提示

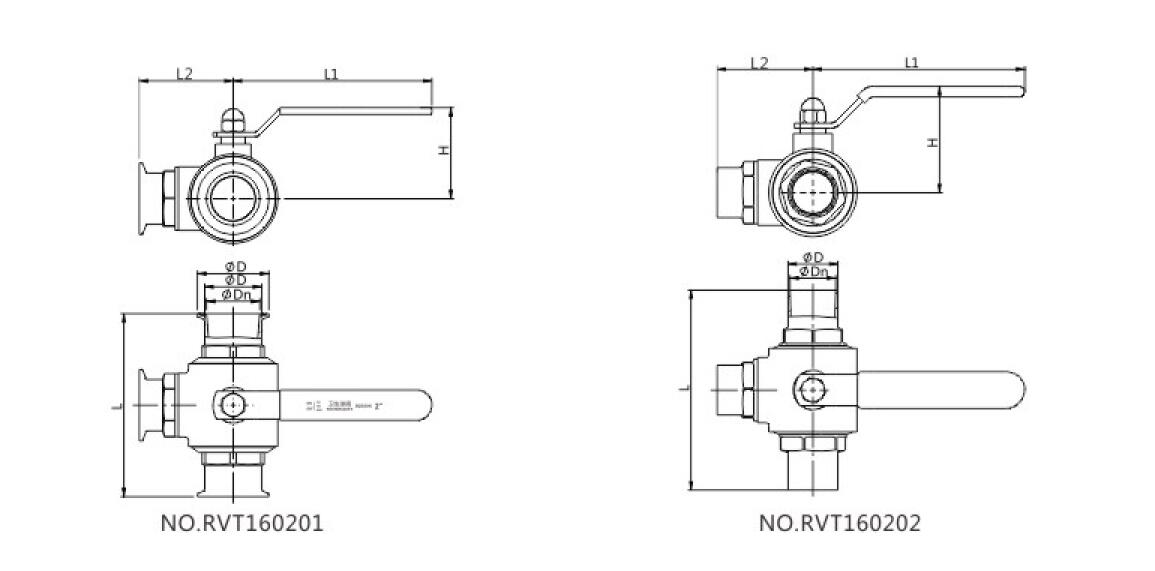

尺寸表：

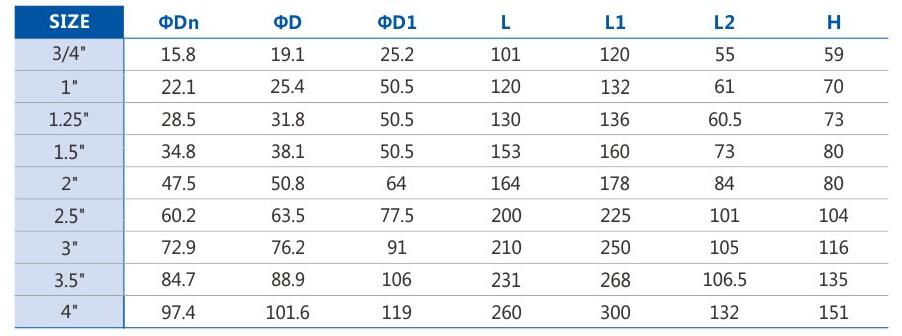

3A 快裝/焊接三通手動球閥參數表：

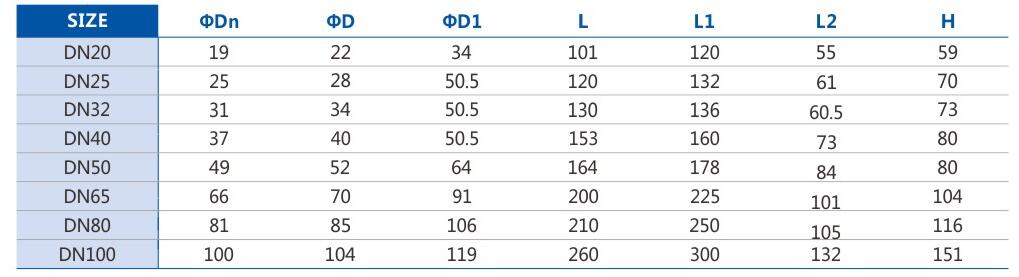

DIN 快裝/焊接三通手動球閥參數表：

產品應用：

三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型中能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

工作方式：

1）L型流道的三通球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封，球芯采用L型流道通孔。主要用于流路的換向。

1）T型流道三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開發。

工作原理：

三通球閥的工作原理是靠旋轉閥芯來使閥門開啟或關閉。

安裝維護注意事項：

1）要留有閥柄旋轉的位置。

2）不能用作節流

3）帶傳動機構的球閥應直立安裝。

特點：

1）三通球閥在結構上采用一體化結構。

2）三通球閥分T型和L型，使用壽命長，流通能力大，阻力小。

3）三通球閥按作用式分單作用和雙作用兩種形式，單作用的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

4）四通閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。

優點：三通球閥在管路中主要用來走切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1）流體阻力小，其阻力系數與同長度的管段相等。

2）結構簡單，體積小，重量輕。

3）緊密可靠，球閥的密封面材料采用PTFE、密封性好，耐腐蝕性強。

4）操作方便，開閉迅速，從全開到全關只要旋轉90度，便于遠距離的控制。

5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6）在全開或全閉時，球體或閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
