閥體材質： 球鐵、鑄鋼、304、316，316L
閥板材質： 球鐵鍍鎳、尼龍板、304、316、316L、1.4529、2507
閥座材質： EPDM、NBR、PTFE等
連接方式： LT對夾式
法蘭標準： GB、ANSI、JIS、DIN
壓力等級： PN10、PN16
氣動執行器： 雙作用、單作用常閉、單作用常開
氣動附件： 電磁閥、空氣過濾減壓閥、電氣定位器、手輪等

描述

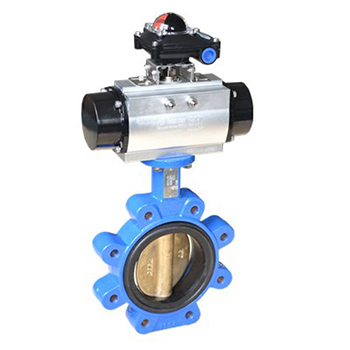

LT凸耳式氣動蝶閥產品概述及用途
LT凸耳式氣動蝶閥由氣動執行器和中線蝶閥組成，氣動蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。與電氣定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封?？蓮V泛應用于石油、化工、海工、鉆井平臺等工業自動控制系統中作遠距離集中控制或就地控制。

特點與標準
高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接?；Q性好

凸耳氣動蝶閥技術參數
閥體
公稱通徑：DN50-DN600
閥體材質：球墨鑄鐵、304、316
連接方式：凸耳對夾式
壓力等級：PN10、PN16
結構形式：LT凸耳中線結構

閥內組件
閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507
閥桿材質：不銹鋼410、304
適用介質：水、液體、氣體、油類、粉體、蒸汽

設計制造標準
設計制造：GB/T12238-2008
連接標準：JB/T 79.1-1994 ASME B16.10
結構長度：GB/T12221-2005 ASME B16.5
壓力試驗：GB/T13927-2008

氣動執行器
雙作用：通氣開、通氣關，氣源故障保持當前位置
單作用氣開式：通氣開、斷氣關，氣源故障關閉
單作用氣關式：通氣關、斷氣開，氣源故障打開
可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥、電氣部分可以選防爆

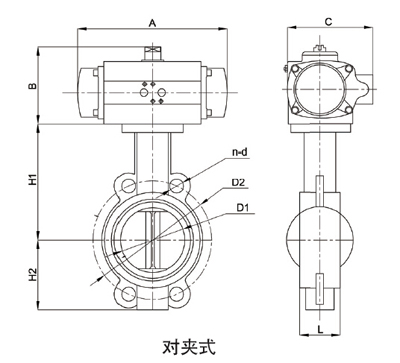

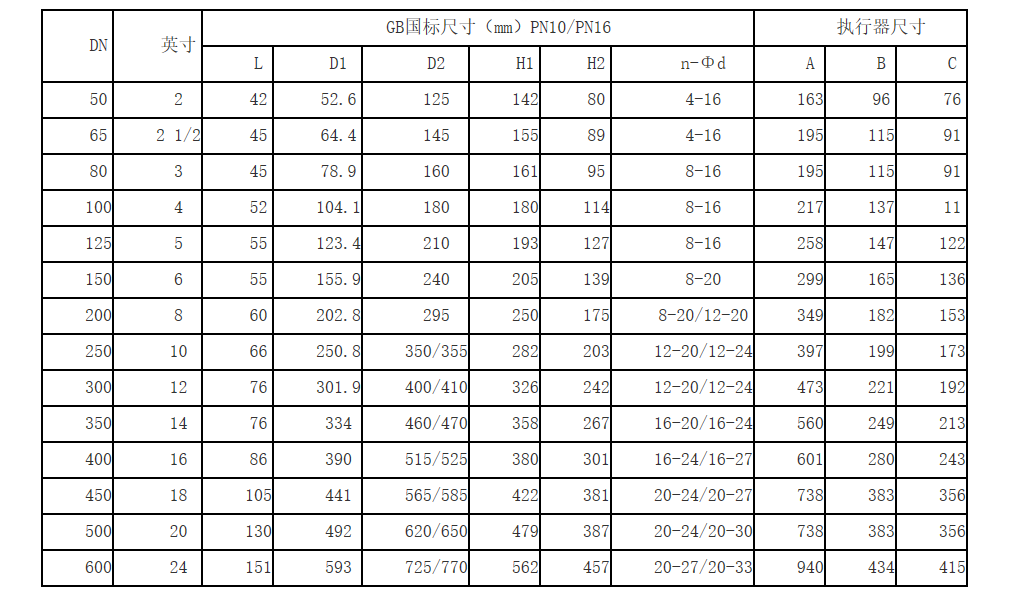

氣動蝶閥尺寸圖

專業制造、專業服務，KUNAG庫納格為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是KUNAG永恒的主題。庫納格嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務

守信合同，保證及時供貨，隨時保持與客戶聯系。

對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

KUNAG產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。

產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。

對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。

訂貨流程

座 機 ：021-59718851（AM-8:30 到PM-17:30）

手 機：18918462396（微信同號-24小時服務）

Q   Q：2030185432

郵 箱：[email protected]

收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。

具體商定：交貨期、特殊要求等事宜。

訂貨須知:

客戶對產品有特殊要求，須在訂貨合同中提供以下說明：

（1）結構長度；

（2）連接形式；

（3）公稱直徑、全通徑、縮徑、管道尺寸；

（4）運用介質及溫度、壓力范圍；

（5）實驗、檢驗標準及其他要求；

（6）本場可根據客戶特殊要求配置各類驅動裝置；

如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
