代號 類型 公稱直徑 () 閥位機能 結構形式 工作方式

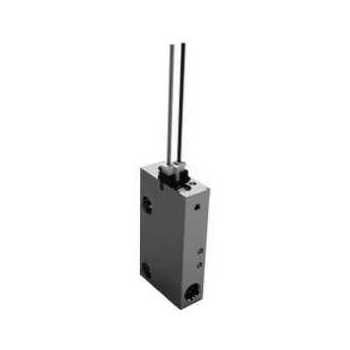

K8BC3103-D431N-N001BC001 插裝式電磁閥 3,6 2/2 NC 截止式 膜片式
K8BC3203-D431N-N001BC001 插裝式電磁閥 3,6 2/2 NO 截止式 膜片式
K8BC3103-D431N-N001BC002 插裝式電磁閥 3,6 2/2 NC 截止式 膜片式
K8BC3203-D431N-N001BC002 插裝式電磁閥 3,6 2/2 NO 截止式 膜片式
K8BC3103-D431N-N001BC003 插裝式電磁閥 3,6 2/2 NC 截止式 膜片式
K8BC3203-D431N-N001BC003 插裝式電磁閥 3,6 2/2 NO 截止式 膜片式
氣動參數
閥位機能
工作方式
安裝方式
公稱直徑
公稱流量
Kv (l/min)
工作壓力
工作溫度
介質
響應時間
安裝位置
二位二通，
二位三通，常閉 [NC]，常開 [NO]
先導截至式
插裝式 - M7 螺紋連接 - 用 M3 螺釘安裝在閥板上
3.6 mm
180 Nl/min
2.8
1 ÷ 7 bar
0 ÷ +50°C
經過濾的壓縮空氣（過濾精度等級符合 ISO 8573-1 3.4.3）或惰性氣體
打開 <15 ms – 關閉 <15 ms
任意
與介質接觸的材料
閥體
密封件
內部零件 黃銅 - 不銹鋼 - 工程塑料 - 鋁合金
FKM
不銹鋼
電氣參數
電壓
電壓允差
功率消耗
工作循環
電氣連接
防護等級 24 V DC - 12 V DC - 6 V DC (可按要求提供其他電壓)
±10%
0.6 W
100%, 連續工作
2 個引腳（間距 4 mm）- JST 插座（300 mm 引出線）
IP00
可按要求定制特殊類型的產品
